Introducción a la cadena de acero pretensado de baja relajación con un diámetro de 17.80 mm y una resistencia de 2230MPA
I. Definición y estructura del producto
El hilo de acero pretensado es una barra de acero espiral hecha de múltiples cables de acero de alta resistencia. Mejora la resistencia a la grieta y la capacidad de carga de las estructuras de concreto aplicando pretensado. El diámetro de 17.80 mm se refiere al diámetro del círculo circunscrito del hilo de acero, que pertenece a un modelo de gran tamaño; La resistencia de 2230MPA significa que su resistencia a la tracción alcanza el nivel de resistencia ultra alta (la resistencia del hilo de acero ordinario suele ser 1720-1860MPA); La baja relajación significa que la pérdida de estrés causada por la relajación del estrés de la cadena de acero bajo estrés es significativamente menor que la de la cadena de acero ordinaria (por ejemplo, la pérdida de estrés en 1000 horas es ≤2.5%, mientras que la tasa de pérdida de la cadena de acero ordinaria es de aproximadamente 8%-10%).
II. Materiales y proceso de producción
Composición de material:
Material de alambre de acero: acero al alto de carbono (como el acero 82B) con un contenido de carbono de aproximadamente 0.8%, suplementado con elementos de aleación como manganeso y silicio para mejorar la resistencia y la tenacidad.
Forma estructural: comúnmente torcido de 7 hilos (1 alambre de acero central + 6 cables de acero exterior), el toque de giro es 12-16 veces el diámetro para garantizar la estabilidad estructural.
Proceso de producción:
Pretratamiento de la varilla de alambre → Dibujo en frío → Torcedor → Tratamiento de relajación de estrés (eliminando el estrés interno mediante calentamiento de temperatura constante) → tratamiento con anticorrosión superficial (como galvanización, recubrimiento epoxi opcional).
Iii. Propiedades y características mecánicas
Tipo de parámetro Indicadores específicos
Resistencia a la tracción ≥2230MPA, excediendo con creces el acero de construcción ordinario (como la resistencia a la tracción de la barra de acero HRB400 de aproximadamente 400MPA).
Resistencia al rendimiento (0.2% de condición) ≥2000MPA, la sección elástica de la curva de tensión-deformación es larga, adecuada para estructuras bajo alto estrés.
Rendimiento de relajación a 20 ℃, cuando el estrés inicial es del 70% de la fuerza nominal, la pérdida de estrés en 1000 horas es ≤2.5%, reduciendo la atenuación del estrés de la estructura posterior.
ELAGACIÓN: alargamiento después de la fractura ≥ 3.5%, asegurando que el material tenga una cierta capacidad de deformación plástica cuando se somete a estrés para evitar una falla frágil.
Resistencia a la fatiga: sin fractura después de 2 millones de ciclos de carga (amplitud de estrés 195MPa), adecuada para entornos de carga dinámica (como puentes).
IV. Alcance de las aplicaciones de uso e ingeniería
(I) campo de ingeniería de construcción
Estructura de concreto pretensado de gran rango:
Escenarios de aplicación: cúpula del estadio, terminal del aeropuerto, haz de gran tramo de planta industrial, estructura de placas (como haz de techo con tramo> 30 metros).
Ventajas: aplicando pretensiones para compensar la tensión de tracción generada por la carga, reducir las grietas de concreto y mejorar la durabilidad estructural.
Losas y paredes de construcción de gran altura:
Las losas de pretensado no unidas utilizadas en edificios súper de gran altura (como capas de transferencia con espesor> 300 mm) reducen la autoestima mientras mejoran la resistencia a las grietas.
(Ii) Campo de ingeniería de puentes
Puentes de concreto pretensado:
Tendones pretensados internos/externos de vigas simplemente soportadas, vigas continuas y vigas T, especialmente adecuadas para puentes con un tramo de 50-150 metros (como viaductos de carreteras).
Puentes de estadía y suspensión de cable:
Los cables de los puentes estadificados por el cable (deben coincidir con anclajes de alta resistencia), los hilos principales de cables de puentes de suspensión (los hilos de acero de 17.8 mm de diámetro se pueden usar como hebras individuales, y se combinan múltiples hebras para formar el cable principal).
(Iii) Ingeniería e infraestructura geotécnica
Soporte de pozos de pendiente y base:
Los cables de anclaje de alta resistencia (como los cables de anclaje hechos de hilos de acero de 17.8 mm de diámetro, con una fuerza de anclaje de hasta 500-1000KN) se utilizan para un soporte de pozo de base profundo y refuerzo de la pendiente de la carretera.
Túnel e Ingeniería de Minería:
Las varillas de anclaje pretensadas de revestimientos de túnel y anclaje de túneles de mina para resistir la deformación de roca circundante.
Proyectos de conservación de agua: refuerzo pretensado de cuerpos de presas y estructuras de soporte de acueductos para resistir la presión del agua y el estrés por deformación de la temperatura.
(Iv) Campos de ingeniería especiales
Las centrales nucleares y los vasos a presión: los tendones anulares de la contención de la planta de energía nuclear deben cumplir con los requisitos de seguridad y bajos requisitos de relajación para evitar fugas radiactivas.
Ingeniería marina: refuerzo pretensado de pilas de la base de energía eólica en alta mar y sistemas de anclaje de plataformas en alta mar (con recubrimientos anticorrosión para resistir la erosión del agua de mar).
V. Ventajas de productos y consideraciones de selección

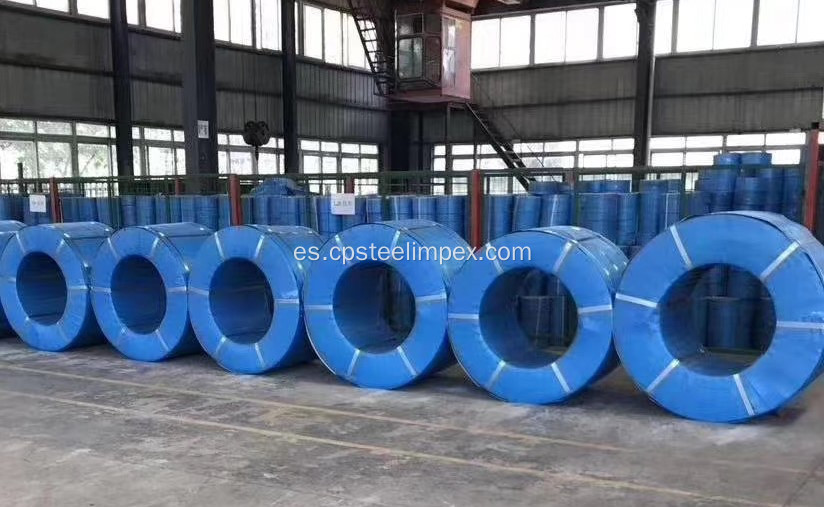

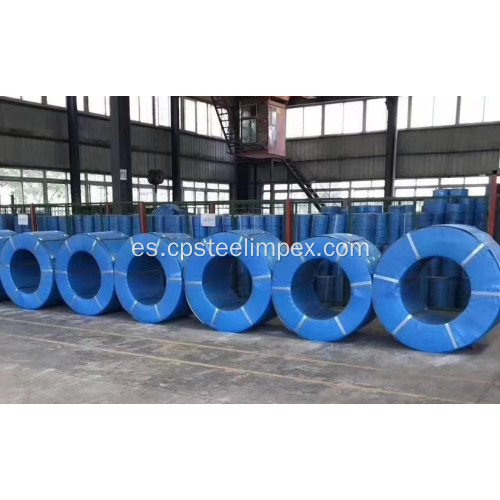

Ventajas: la alta capacidad de soporte (fuerza de ruptura de una sola cadena de acero de 17.8 mm es de aproximadamente 350 Kn), estabilidad de estrés a largo plazo (baja relajación) y una construcción conveniente (puede transportarse en un carrete, adecuado para equipos de tensión de tonelada grande).
Notas:
Los anclajes (como los anclajes de clip M17.8) y el equipo de tensión (tonelaje de gato ≥ 400kn) de las especificaciones correspondientes deben coincidir;
Los hilos de acero galvanizados o recubiertos con epoxi deben usarse en entornos al aire libre o corrosivo para extender la vida útil;
El estrés de tensión debe controlarse durante la construcción (generalmente 60% -75% del valor estándar de resistencia) para evitar el sobrecargación y causar fractura.
Esta especificación de la cadena de acero se usa principalmente en proyectos a gran escala con requisitos extremadamente altos para la capacidad de carga y durabilidad debido a sus características de resistencia y baja relajación de ultra alta resistencia. Es uno de los materiales centrales en la tecnología de pretensado moderna. 17.8 mm 2230 MPa PC Strand.
Chunpeng Group es un fabricante líder y profesional de materiales de acero de concreto (PC) pretensado , con más de 30 años de experiencia en la industria . Estamos comprometidos a ofrecer productos de alta calidad y soluciones innovadoras para proyectos de infraestructura y construcción en todo el mundo. Nuestros productos básicos son la cadena de acero de PC (hilo de PC de resistencia a la tracción ultra alta, hilo de PC de resistencia a la tracción normal), hilo de PC no colocado, hilo de acero de PC galvanizado , hebra de PC resistente a la intemperie y anticorrosión y alambre de acero para PC. Además de nuestros productos de cadena de PC, Chunpeng Group también suministra sistemas de anclaje pretensados y sistemas de montaje fotovoltaico.
